CP-5110
Sentek

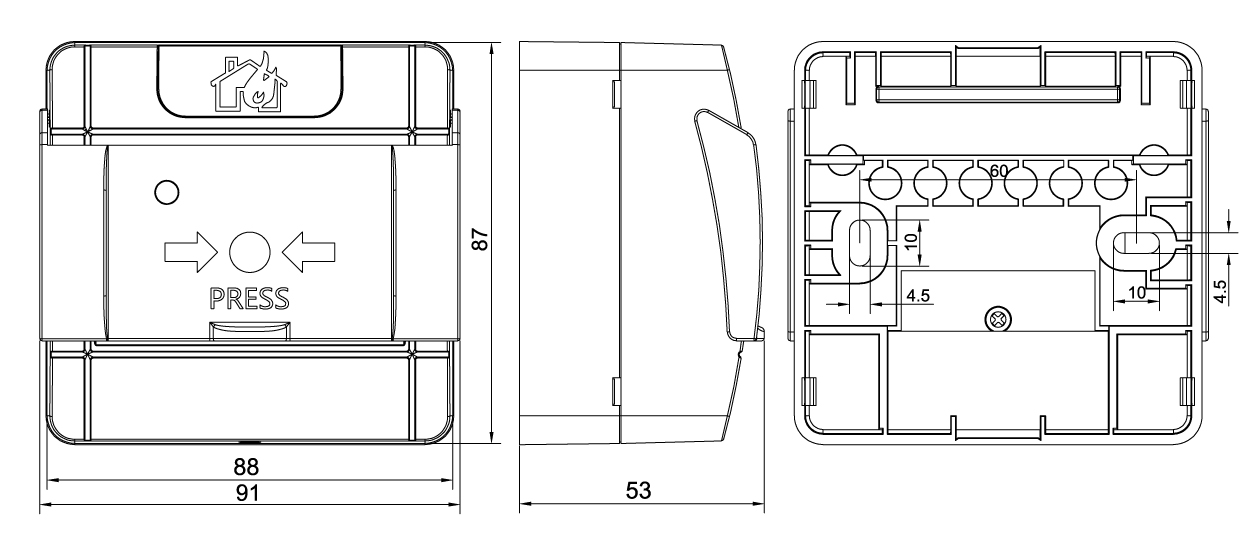

El pulsador manual CP-5110 se instala en lugares públicos, como la pared de la pasarela del edificio, cerca del hotel.mostrador de información y otros lugares llamativos. Después de confirmar el incendio, presione el botón para enviar una señal de alarma de incendioal controlador. El pulsador manual CP-5110 adopta una gran estructura de plástico y consta de dos partes: elbase de montaje y tapa superior. La instalación y el desmontaje del pulsador manual CP-5110 son sencillos y sencillos,que es conveniente para la depuración y el mantenimiento de ingeniería. Después de presionar el botón, debe restablecerlo con unllave dedicada, simplemente inserte la llave en el ojo de la cerradura y empújela.
Este producto no es adecuado para su uso en las siguientes ubicaciones:
(1) Hay una gran neblina de aceite y contaminación por gases corrosivos.
(2) La humedad relativa es superior al 95%.
Fuente de alimentación DC24V | R2 (-) (470R) | R1 (-) (680R) |
LED (+) | 44 + 2mA | 30 + 2mA |
C (+) | 51 + 2mA | 35 + 2mA |
Tensión de trabajo | DC3V-DC33V | |
En el estado de funcionamiento normal, el indicador del producto está apagado. Cuando hay un incendio, presione el botón en el medio del producto y los dos indicadores de alarma se encenderán, (si el ánodo está conectado al LED, el cátodo está conectado a R1, el indicador se encenderá y se generará una corriente de alarma de 30 ± 2mA en la línea L1 y L2.Si el ánodo está conectado al LED, el cátodo está conectado a R2, el indicador se encenderá y generará una corriente de alarma de 44 ± 2mA en la línea L1 y L2 . Si el ánodo está conectado a la C, el cátodo está conectado a R1, el indicador se apagará y generará una corriente de alarma de 35 ± 2mA en la línea L1 y L2. Si el ánodo está conectado a la C, el cátodo está conectado a R2, el indicador se apagará y generará una corriente de alarma de 51 ± 2 mA en la línea L1 y L2.) El controlador reconocerá la alarma a través del cambio de corriente y enviará una señal de alarma. Para salir de la alarma, debe restablecerla con una tecla dedicada proporcionada
Ambiente: Temperatura -10 ℃ ～ + 55 ℃, Humedad relativa ≤95% RH (40 ℃ ± 2 ℃), interior. Norma ejecutiva: EN 54-11.

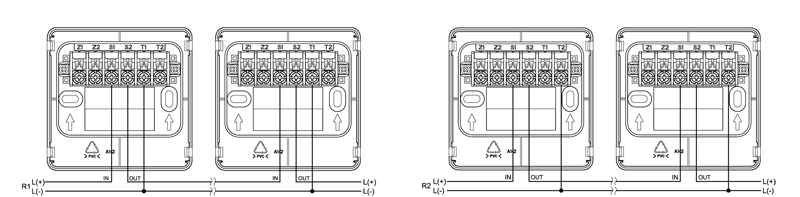

Método de conexión | Z1 | Z2 | S1 | S2 | T1 | T2 |
R1 | EN (+) | FUERA (+) | (-) | |||
R2 | EN (+) | FUERA (+) | (-) | |||
LED + R1 | EN (+) | FUERA (+) | (-) | (-) | ||
LED + R2 | EN (+) | FUERA (+) |
Se recomienda utilizar alambre con núcleo de cobre trenzado de múltiples hebras RVS-2 × 1.0mm² para pasar a través del metal o la llama
tubo retardante. La tensión de trabajo real del pulsador manual en el extremo más alejado de la conexión es
garantizado para ser más de 10V. De lo contrario, se debe aumentar el diámetro del cable.
Inserte un destornillador ranurado en la ranura de la tarjeta y empújelo firmemente hacia abajo para que la hebilla de la cubierta superior se desenganche de la ranura de la base, y luego tire del destornillador ranurado hacia la derecha para desenganchar la cubierta superior de la ranura de la base. Luego, de la misma manera, la otra hebilla del mismo lado se separa de la ranura de la tarjeta base. Después de eso, agarrando la cubierta superior y tirando de ella hacia un lado, la cubierta superior se puede separar de la base. Durante el desmontaje, tenga cuidado de no dañar la hebilla y la ranura de la tarjeta.
Debería establecerse al menos un pulsador manual para cada zona de incendio, y cualquier posición dentro de la partición hasta el pulsador manual no debería exceder los 30 metros. Los parámetros específicos deben hacer referencia al \"Código para el diseño del sistema automático de alarma contra incendios \" (GB 50116-2013). La instalación del pulsador manual debe referirse al dibujo estándar \"Alarma y control de incendios \" 04X501 . Los pulsadores manuales se instalan en paredes perpendiculares al suelo u otras particiones perpendiculares al suelo.
El mantenimiento debe ser realizado por una empresa profesional (preferiblemente el fabricante).
