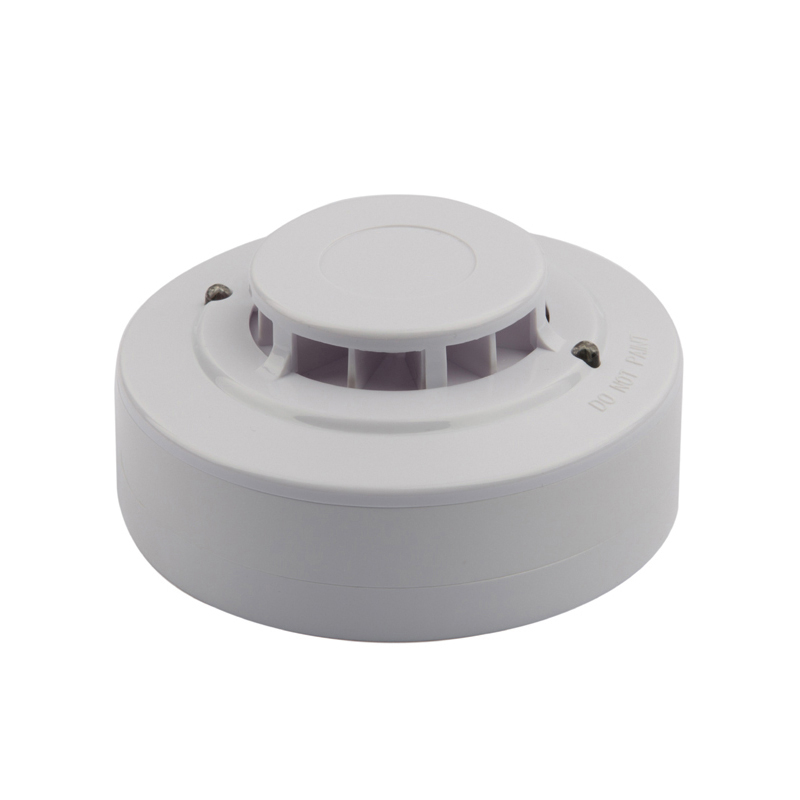

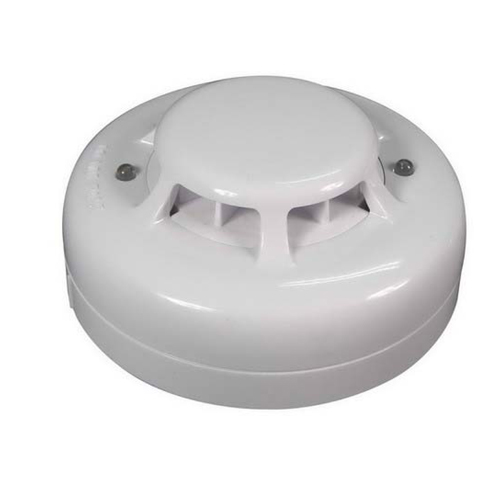

Detector de calor convencional
Todos los detectores de la serie HD751 de Sentek cumplen con los requisitos de UL521 y EN 54-5 para su usoen sistemas de señalización de alarma contra incendios, que brindan una respuesta rápida y confiable para temperaturas de 57 ° C (135 ° F) oDetección de tasa de aumento. Están diseñados para su uso en circuitos de zona supervisada Clase A2 de 2/4 cables.
Los detectores de la serie HD751 están sujetos a los límites de compatibilidad del panel y al cumplimiento de lasEstándares NFPA 72, códigos locales y ordenanzas.
• Modelos de 2 o 4 hilos
• Algoritmos avanzados de detección y discriminación
• Fácil instalación y mantenimiento
• Diseño de carcasa elegante y de perfil bajo
• Cabezal de sensor duradero, sin necesidad de reemplazo
• Diseño de placa de circuito SMD: calidad y fiabilidad satisfactorias garantizadas
• Salida de relé seleccionable N / C (normal / cerrada) -N / O (normal / abierta)
• Función AR (Auto Reset) para sistemas de seguridad (opcional para modelos de 4 cables) Opción de base de sensor:
Diodo estándar y Shottky
• Garantía limitada de cinco años
HD751-2 | Alarma de calor de 2 hilos |
HD751-2L | Alarma de calor de 2 hilos con salida LED remota |
HD751-4 | Alarma de calor de 4 hilos (12 / 24VDC) |
HD751-4B | Alarma de calor de 4 cables con zumbador (12 / 24VDC) |
HD751-4AR | Alarma de calor de 4 cables con función de reinicio automático (12 / 24VDC) |
HD751-4ARB | Alarma de calor de 4 cables con función de reinicio automático y zumbador (12 / 24VDC) |
Modelo | 2/4 hilos | Voltaje DC | Colocarse Actual (Máx.) | Alarma Actual (Máx.) | Oleada Actual (Máx.) | Empezar Time (Máx.) | Permisible Actual (Máx.) | Frecuencia | Contacto de alarma | Modelo base |
HD751-2 | 2 | 10 ~ 33 V | 45μA | 50 mA | 100μA | 30 segundos | 80 mA | 1-3 segundos | — | P / N762001 |
HD751-2L | 2 | 10 ~ 33 V | 45μA | 50 mA | 100μA | 30 segundos | 80 mA | 1-3 segundos | — | P / N764001 |
HD751-4 | 4 | 12 / 24V | 45μA | 30 mA | 100μA | 30 segundos | — | 1-3 segundos | Forma A | P / N764001 |
HD751-4-AR | 4 | 12 / 24V | 45μA | 30 mA | 100μA | 30 segundos | — | 1-3 segundos | Formulario A / Reinicio automático | P / N764001 |
HD751-4-ARB | 4 | 12 / 24V | 45μA | 30 mA | 100μA | 30 segundos | — | 1-3 segundos | Formulario A / Reinicio automático | P / N764001 |
Temperatura de respuesta | Temperatura fija: 57 ° C (135 ° F) Tasa de aumento: CLASE 2 (EN54-5); o 8 ° C / Min (UL521) |
Espaciado del techo | 50 pies de clasificación para sensor de calor |
Restablecer voltaje | menos de 1 voltio |
Indicador de alarma | LED que emite luz roja continuamente |
Salida remota | 25 mA máx., Puerta de diodos |
| Rango de temperatura | -10 ° C hasta 50 ° C |
| Corriente admisible | 80mA máximo |
| Humedad | 0 a 95% de humedad relativa, sin condensación ni formación de hielo |
| Contacto de alarma | (para 4 cables) Operación NA o NC, Forma A: 1.0A @ 30VDC / 0.5A @ 125VAC |
| Dimensions | 102 mm (diámetro) x 43 mm (altura) con base |
| Peso | 125 g / juego con base |
